REFUERZO PARA PUENTES GRÚA 2017-11-22T21:09:58+00:00

Descripción del proyecto

Refuerzo de naves de Sakana para Puente Grúa de 100 Tn

Localización

Lakuntza (Navarra)

Cliente

Sakana Sdad. Coop.

Propiedad

Sakana Sdad. Coop.

Año de ejecución

2017

Superficie construida

Sustitución vigas carriles

Toneladas

345

Solicitar porfolio de proyectos

Descripción

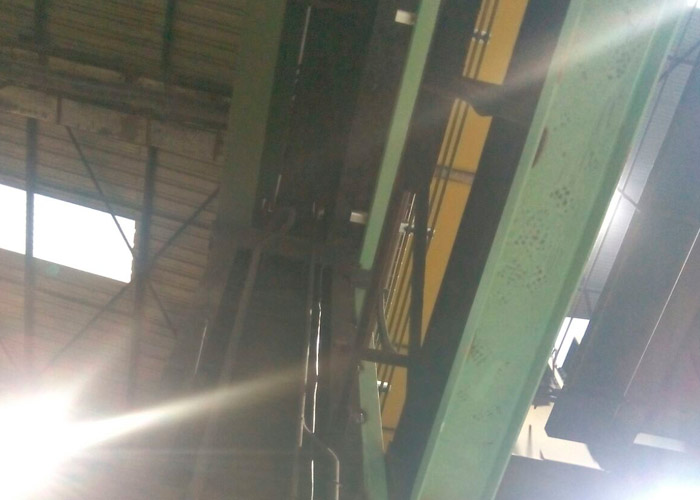

Sustitución de vigas carriles y refuerzo de pilares existentes, par dotar dos naves con un nuevo puente grúa de 100 Ton. en un recorrido de 130 m por nave. Se desmontan las vigas carriles actuales de forma progresiva por fases, sustituyendolas por vigas mas potentes con igual altura desde la ménsula de apoyo y descolgando hasta un canto total de 1,25 m. Las nuevas vigas carriles, son construidas con chapa armada a partir de un perfil laminado HEM en su parte superior. Son vigas consideradas biapoyadas para una luz de 10 m. Se conectan entre sí con perfilería, generando pasarelas de mantenimiento con tramex galvanizado. Los pilares se refuerzan mediante anexosde perfil UPN y llantas con diferentes dimensiones.

Visualización en 3D

Si desea ver el desarrollo de este proyecto en 3D realizado por la oficina técnica de GOGOR pinche sobre el botón y descargue el archivo PDF en su equipo. Una vez abierto, recuerde habilitar las preferencias de visualización en 3D en su equipo para verlo correctamente.x
