Descripción del proyecto

Nuevas Instalaciones de Keytech

Localización

Lekunberri (Navarra)

Cliente

VDR Mutilva S.L.

Propiedad

Keytech S.L.

Año de ejecución

2016

Superficie construida

2.500 m2

Toneladas

254

Solicitar porfolio de proyectos

Descripción

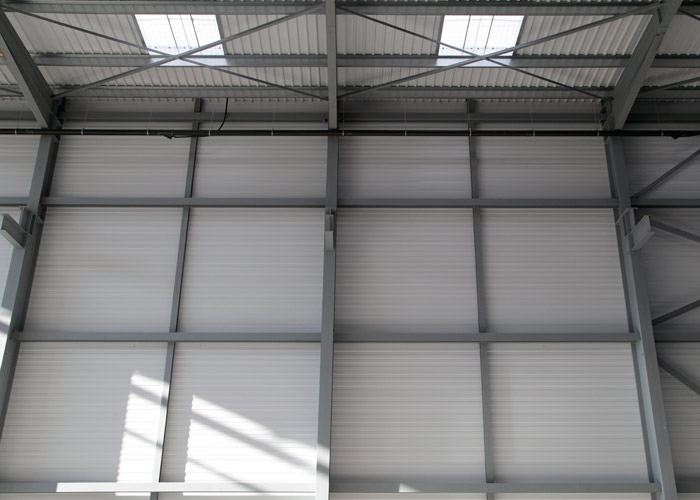

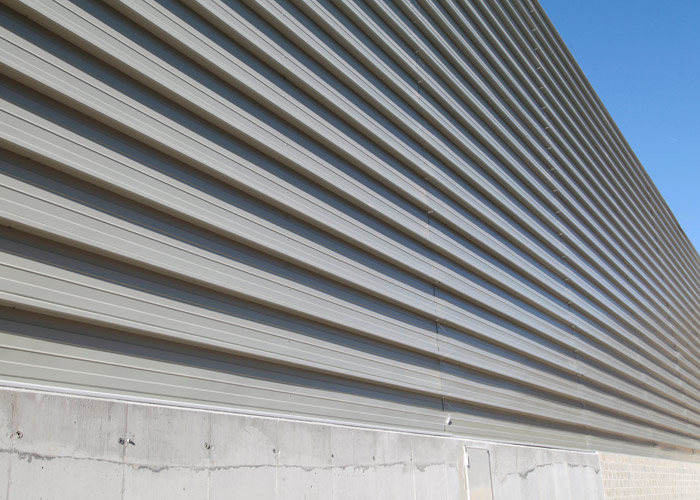

Nave en pórtico a dos aguas, con cubierta plana tipo “deck” al 2% de pendiente, de dimensiones 25 m x 100 m y altura de coronación 15,20 m. Pilares empotrados. La estructura está preparada para soportar un P.G. de 50 Ton. + un P.G. de 40 Ton., así como una grúa en ménsula de 5 Ton y 8 m de brazo, con recorrido en toda la longitud de nave. La iluminación natural se realiza por claraboyas de gran tamaño colocadas en cubierta. Los cerramientos metálicos de fachadas, perimetralmente desde la cota + 2, 0 m, son con bandejas horizontales autoportantes al interior y al exterior con chapa grecada, formando un sandwich “in situ”, con su aislamiento de lana de roca.

Visualización en 3D

Si desea ver el desarrollo de este proyecto en 3D realizado por la oficina técnica de GOGOR pinche sobre el botón y descargue el archivo PDF en su equipo. Una vez abierto, recuerde habilitar las preferencias de visualización en 3D en su equipo para verlo correctamente.
